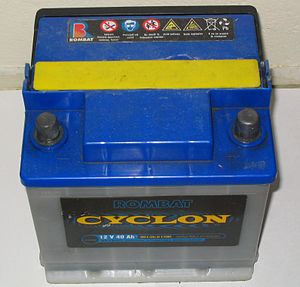

자동차 내부

납 축전지


납 축전지

비에너지 = 35-40 Wh/kg
에너지 밀도 = 80-90 Wh/L
비출력 = 180 W/kg
충전/방전 효율성 = 50–95%
에너지/소비자 가격 = 7 (sld) ~ 18 (fld) Wh/US$
자기 방전 속도 = 3–20%/월
순환 내구력 = <350 사이클
명목 셀 전압 = 2.1 V
충전 온도 간격 = 최소 −35 °C, 최대 45

구조

					양극((+)극)으로 쓰이는 이산화 납판과 음극((-)극)으로 쓰이는 납판이 묽은 황산에 잠겨 있는 구조를 한다.
(*참고 : 음극은 산화전극을 일컫는 말이며, 양극은 환원전극을 일컫는 말이다.)
구형 납 축전지는 밀폐 상태가 안 좋아 주기적으로 진한 황산을 채워 넣어주어야 했지만 현재 시판중인 납 축전지는 내부가 완전히 밀폐되어 황산 누출의 위험이 없다.

충전 및 방전

					납 축전지는 다음과 같은 반응으로 충전과 방전을 반복한다.

(완전 충전 상태) Pb + PbO2 + 2H2SO4 ↔ 2PbSO4 + 2H2O (완전 방전 상태)

먼저 음극인 납판은 묽은 황산과 반응하여 황산 납과 2개의 전자를 방출한다.
Pb(s) + H2SO4(l) → PbSO4(s) + 2e- + 2H+(aq)

이 전자들이 도선을 따라 흐르다가 양극에 만나면 다음과 같은 반응을 한다.
PbO2(s) + 2e- + H2SO4(l) → PbSO4(s) + 2OH-

이러한 반응으로 1개의 셀에서 나오는 전압 약 2볼트로, 다른 전지에 비해 매우 높은 편이다.
